自动同步

Auto-Sync是AscendNPU IR（HIVM）编译器的自动同步插入功能，用于自动为共享数据或资源的生产者与消费者插入同步操作，确保正确的执行顺序。设计目标：正确性（避免数据竞争和顺序错误）与最小开销（仅插入必要的同步，安全时复用硬件事件）。

硬件背景

AICore架构：

AICore架构详情可查阅官方文档：基本架构。

HIVM同步操作说明：

同步操作定义于bishengir/include/bishengir/Dialect/HIVM/IR/HIVMSynchronizationOps.td。以下从MLIR使用角度（操作数/属性）进行描述，而非汇编语法。

核内同步（Normal-Sync）：

  • hivm.set_flag

    操作数/属性：set_pipe、wait_pipe、事件ID（static_event_id 和/或 dynamic_event_id）

    运行逻辑：在set_pipe上执行，等该pipe上所有前序指令执行完毕后再执行。执行时触发对应事件ID。

  • hivm.wait_flag

    操作数/属性：set_pipe、wait_pipe、事件ID（static_event_id 和/或 dynamic_event_id）

    运行逻辑：在wait_pipe上执行。阻塞其后所有指令，直到匹配的事件ID被触发。

  • hivm.pipe_barrier

    操作数/属性：pipe

    运行逻辑：对指定pipe的屏障操作。阻塞pipe上的所有后续指令，直到该pipe上所有前序指令执行完毕。

跨核同步（Block-Sync，块内）：

  • hivm.sync_block_set

    操作数/属性：tcore_type、tpipe、pipe、flag ID（static_flag_id 和/或 dynamic_flag_id）、可选ffts_base_addr、tsync_instr_mode

    参数说明：

    • tcore_type：目标核类型（vector/cube）

    • tpipe、pipe：目标核上的set/wait pipe

    • flag ID：静态和/或动态flag

    • ffts_base_addr：内存型架构（如Ascend910B）上通常需要

    • tsync_instr_mode：默认值为INTRA_BLOCK_SYNCHRONIZATION

    执行逻辑：在目标核的tpipe（set pipe）上执行，需等该pipe上所有前序指令执行完毕后再执行。执行完成后设置对应flag ID。

  • hivm.sync_block_wait

    操作数/属性：tcore_type、tpipe、pipe、flag ID（static_flag_id 和/或 dynamic_flag_id）、tsync_instr_mode

    参数说明：

    • tcore_type：目标核类型（vector/cube）

    • tpipe、pipe：目标核上的set/wait pipe

    • tsync_instr_mode：默认值为INTRA_BLOCK_SYNCHRONIZATION

    执行逻辑：在目标核tcore_type的pipe（wait pipe）上执行，阻塞该pipe上所有后续指令，直到匹配的flag ID被触发。

部分流程还会用到（不一定由auto-sync直接生成）：hivm.sync_block（多模式块屏障）、hivm.anchor（延迟跨核分析用的位置标记），以及sync-block lock/unlock相关辅助操作。

算法原理

AutoSync

代码库提供两类Auto-Sync解决方案。管线通过编译选项在二者之间选择（见接口说明）。

  • GraphSyncSolver / CrossCoreGSS / DelayedCrossCoreGSS（默认方案）

    使用基于图的算法分析冲突、选择set/wait（或barrier）对、分配event/flag ID，并生成HIVM同步操作。这是默认路径（--enable-hivm-graph-sync-solver与--enable-hivm-cross-core-gss默认均为true）。在RegBase上，延迟跨核GSS默认也会启用。

  • InjectSync / InjectBlockSync（回退方案）

    使用多个Pass插入所需同步、移动/删除冗余同步，并通过活跃性分析分配flag ID/event ID。在禁用图同步，或barrier-all / block-all调试模式强制走inject路径时使用。

在Triton-Ascend中，也可通过sync_solver=True选择图同步求解器路径。

GraphSyncSolver

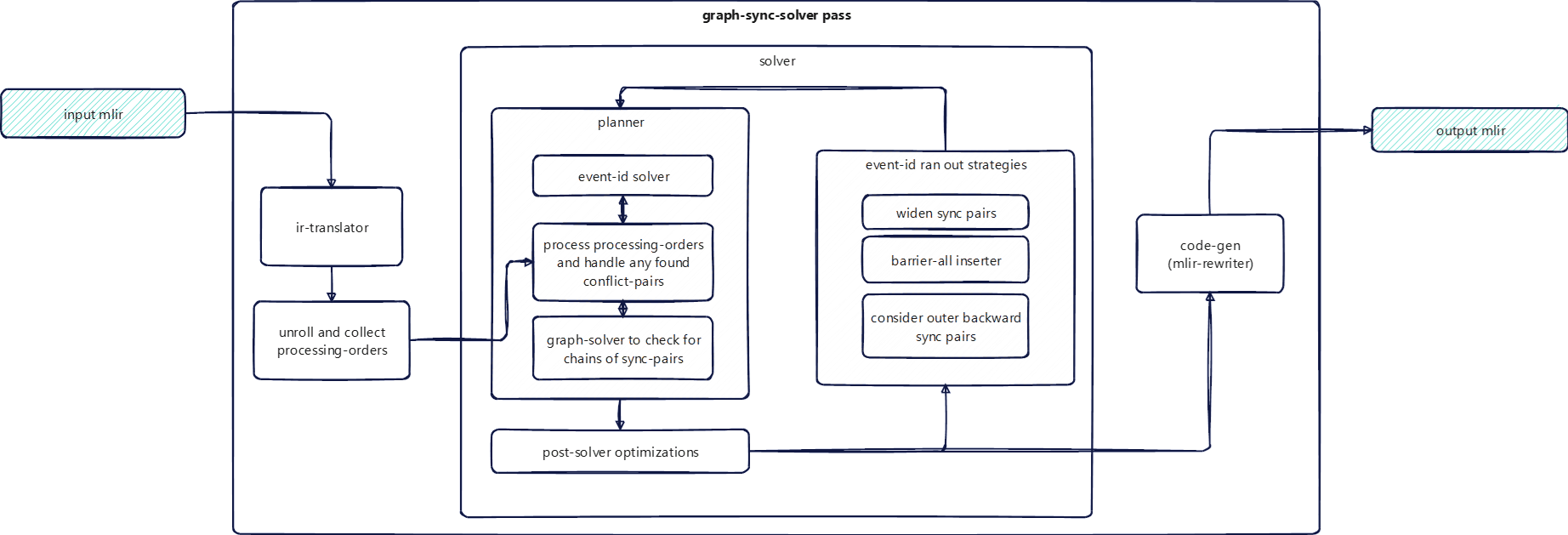

alt text

目的：主要的核内自动同步方案。使用基于图的算法判断何时插入set/wait成对操作（或pipe barrier），并分配event IDs。支持unit-flag模式以及SyncSolver V1/V2。

源码：

  • 头文件：bishengir/include/bishengir/Dialect/HIVM/Transforms/GraphSyncSolver/

  • 实现：bishengir/lib/Dialect/HIVM/Transforms/GraphSyncSolver/ （GraphSyncSolver.cpp、SyncSolverBase.cpp、SyncSolverV1.cpp、SyncSolverV2.cpp、SyncSolverIR.cpp、SyncSolverIRTranslator.cpp、SyncSolverCodeGen.cpp、GraphSolver.cpp、GraphSolverBase.cpp、GraphSolverUnitFlag.cpp、EventIdSolver.cpp、MemInfo.cpp、CustomMacroSync.cpp、Utility.cpp，以及tester相关文件）

执行阶段：

  1. IRTranslator：从输入函数构建Sync-IR（函数、作用域、循环、条件、读写操作）。

  2. Solver（SyncSolverV1 / SyncSolverV2，默认v2）：收集冲突对（生产者–消费者），在图可达性模型下进行对选择与排序，分配/复用event IDs；可选启用unit-flag与custom-macro预留。

  3. CodeGenerator：生成hivm.set_flag / hivm.wait_flag / hivm.pipe_barrier。

CrossCoreGSS

目的：为MIX内核（cube和vector）插入块级（块内）跨核同步操作：sync_block_set、sync_block_wait（特殊模式下也可能生成相关block sync形态）。

源码：CrossCoreGSS.cpp；复用GraphSyncSolver中的IRTranslator、SyncSolver和CodeGenerator。

工作原理：

  • 与核内GSS相同的求解栈，配置为CROSS_CORE_SYNC。

  • 仅在MIX内核上运行（非Host、非纯AIC/AIV）。

  • 在内存型架构上，当内核参数存在FFTS基址时插入SetFFTSBaseAddrOp。

  • 支持CV pattern、multibuffer flag-id策略、内存型架构上的round-robin event-id重试，以及block-all模式。

DelayedCrossCoreGSS

目的（RegBase管线）：在mix内核拆分之后再求解跨核同步；通过anchor与备份mix函数，使位置相关的读写信息在cube/vector拆分后仍然可用。

源码：DelayedCrossCoreGSS.cpp；配套Pass为InsertAnchorsAndBackup（InsertAnchorsAndBackup.cpp，Pass名hivm-insert-anchors-and-backup）。

工作原理：

  1. Step 1（拆分前）：运行CrossCoreGSS（通常关闭CV pattern），再执行InsertAnchorsAndBackup插入hivm.anchor并克隆备份mix函数。

  2. Step 2（拆分后）：DelayedCrossCoreGSS匹配备份mix与拆分后的cube/vector函数，清除旧的块内同步，基于anchor重建区间读写信息，求解并将同步物化回mix/cube/vector；最后清理anchor与备份函数。

当--enable-hivm-cross-core-gss与--enable-hivm-delayed-cross-core-gss同时为true时启用（RegBase编译面上二者默认均为true）。

InjectSync

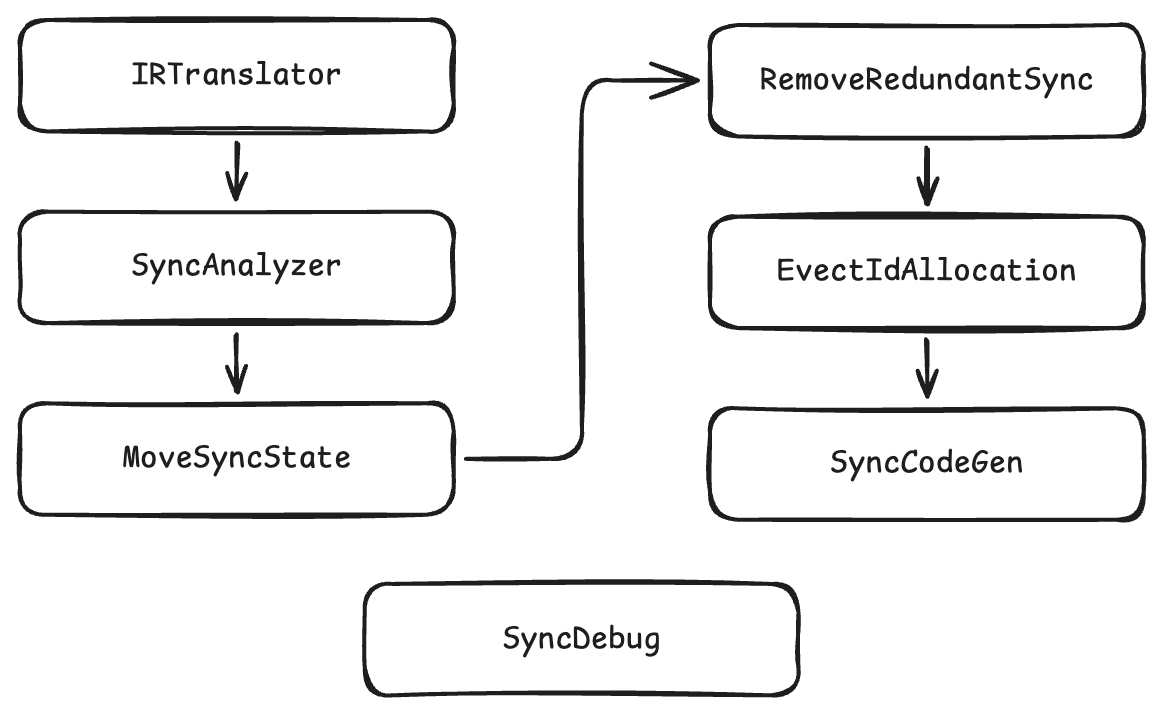

alt text

目的：回退的核内同步方案。使用内存依赖分析、同步分析、event-id分配以及冗余同步清理（移动/删除冗余同步）插入set_flag / wait_flag / pipe_barrier。

源码：

  • 头文件：bishengir/include/bishengir/Dialect/HIVM/Transforms/InjectSync/

  • 实现：bishengir/lib/Dialect/HIVM/Transforms/InjectSync/ （InjectSync.cpp、MemoryDependentAnalyzer.cpp、SyncAnalysis.cpp、SyncEventIdAllocation.cpp、IRTranslator.cpp、SyncCodegen.cpp、MoveSyncState.cpp、RemoveRedundantSync.cpp、SyncCommon.cpp、SyncDebug.cpp）

执行阶段：

  1. IRTranslator：从输入函数构建Sync-IR（复合元素、循环、条件、内存操作）。

  2. SyncAnalyzer：对每对冲突操作，插入一对set_flag/wait_flag；若两操作属于同一pipe，则插入pipe_barrier。

  3. MoveSyncState：在保持语义的前提下，重新定位同步操作以减少停顿。

  4. RemoveRedundantSync：删除冗余同步对。

  5. SyncEventIdAllocation：分配静态或动态event IDs；在安全时进行复用。

  6. SyncCodegen：生成hivm.set_flag / hivm.wait_flag / hivm.pipe_barrier。

barrier-all调试模式（--enable-hivm-inject-barrier-all-sync）会在相关内存效应操作前插入pipe_barrier(PIPE_ALL)，而不是走正常分析路径。

InjectBlockSync

目的：回退的块级（块内）跨核同步方案，为MIX内核插入sync_block_set、sync_block_wait（block-all模式下为sync_block）。

源码：bishengir/lib/Dialect/HIVM/Transforms/InjectBlockSync.cpp、bishengir/include/bishengir/Dialect/HIVM/Transforms/InjectBlockSync.h

行为：

  • 仅在MIX内核（非Host、非纯AIC/AIV）上运行。

  • 当内核参数中存在FFTS基址时，插入SetFFTSBaseAddrOp（即使禁用自动插入set/wait，仍会执行该步骤）。

  • 模式（由选项和融合类型控制）：

    • InjectAllBlockSync：在相关交接处插入块同步（--enable-hivm-inject-block-all-sync）。

    • InjectBlockShallowSync：面向ShallowCV融合，在matmul / mix-matmul / call等位置插入同步。

    • InjectBlockMixSync：面向完整mix场景，通过SyncBlockIRTranslator构建块同步IR，然后依次执行SyncAnalyzer（BLOCKSYNC）、MoveSyncState、RemoveRedundantSync、SyncEventIdAllocation、SyncCodegen。

接口说明

命令行选项：

这些通常在编译器驱动中接入（例如bishengir-compile）；具体映射关系请参见bishengir/include/bishengir/Tools/bishengir-compile/Options.td、HIVM Passes.td，以及bishengir/lib/Dialect/HIVM/Pipelines/下的管线实现。

标志

类型

默认值

说明

--enable-hivm-graph-sync-solver

bool

true

使用GraphSyncSolver替代InjectSync进行核内自动同步

--enable-hivm-cross-core-gss

bool

true

使用CrossCoreGSS（或DelayedCrossCoreGSS）替代InjectBlockSync进行跨核自动同步

--enable-hivm-delayed-cross-core-gss

bool

true

在RegBase上，当跨核GSS启用时走延迟跨核GSS（anchors + 拆分后求解）

--hivm-sync-solver-version

string

v2

选择图同步求解器实现版本（v1或v2）

--disable-auto-inject-block-sync

bool

false

禁用自动块级set/wait插入（InjectBlockSync / CrossCoreGSS / DelayedCrossCoreGSS）；FFTS基址设置仍可能执行

--disable-hivm-auto-inject-sync

bool

false

完全禁用核内自动同步（GraphSyncSolver与InjectSync）

--enable-hivm-inject-barrier-all-sync

bool

false

强制InjectSync走barrier-all模式（同时覆盖GraphSyncSolver选择）；用于诊断自动同步失败

--enable-hivm-inject-block-all-sync

bool

false

强制块同步走block-all插入（InjectBlockSync / CrossCoreGSS / DelayedCrossCoreGSS）

--enable-hivm-unit-flag-sync

bool

false*

对支持的操作启用unit-flag同步。*在Ascend950/RegBase上，除非显式指定该标志，否则默认启用

--enable-hivm-assume-alive-loops

bool

false

假设for/while循环至少执行一次（影响InjectSync / InjectBlockSync分析）

管线选择摘要：

  • 核内：若启用--enable-hivm-graph-sync-solver且非barrier-all，则使用GraphSyncSolver；否则使用InjectSync（除非设置--disable-hivm-auto-inject-sync）。

  • 跨核：若禁用块同步则跳过；若禁用跨核GSS则使用InjectBlockSync；若启用延迟GSS（RegBase）则走DelayedCrossCoreGSS流程；否则使用CrossCoreGSS。

使用约束

  • 硬件顺序模型：Auto-Sync通过插入HIVM同步操作（hivm.set_flag / hivm.wait_flag、hivm.pipe_barrier，以及（如适用）hivm.sync_block_set / hivm.sync_block_wait / hivm.sync_block）来组织执行顺序。该顺序用cores与pipes，以及event/flag id来表示。

  • 正确性基于可行性校验：对于求解器流程，只有当候选同步约束在基于图的可达性/顺序模型下仍保持可行时才会接受（避免死锁或过度约束导致调度失败）。

  • 块级同步覆盖范围：跨核块级同步面向MIX内核（cube/vector handoff）；在非MIX流程（Host或纯AIC/AIV）中不会应用InjectBlockSync / CrossCoreGSS / DelayedCrossCoreGSS。

  • 架构差异：内存型架构的mix块同步需要FFTS基址；RegBase可在拆分后使用延迟跨核GSS；unit-flag默认值随目标架构变化。

  • 可选功能模式：unit-flag同步、SyncSolver V1/V2、barrier-all / block-all调试模式，以及通过编译选项显式回退到InjectSync/InjectBlockSync。

  • 验证需求：检查生成的操作是否满足方言验证规范；成对的set/wait必须共享相同的event/flag id，并且core/pipe端点兼容。
