Cube与Vector循环切块¶

本文介绍HIVM中的TileCubeVectorLoop Pass。该Pass针对CV类kernel进行优化。在阅读本文之前，建议先阅读CV Optimization，了解CV编译相关术语。

硬件背景¶

当代昇腾AI加速芯片采取AIC、AIV的分离模式，AIC与AIV核的数据交互需要经过Global Memory。当AIC与AIV核存在数据依赖时，需要核间同步指令保证数据的正确性。但频繁的核间同步会导致性能下降。为提升算子的运行性能，需要尽可能地降低AIC与AIV核的同步频率。

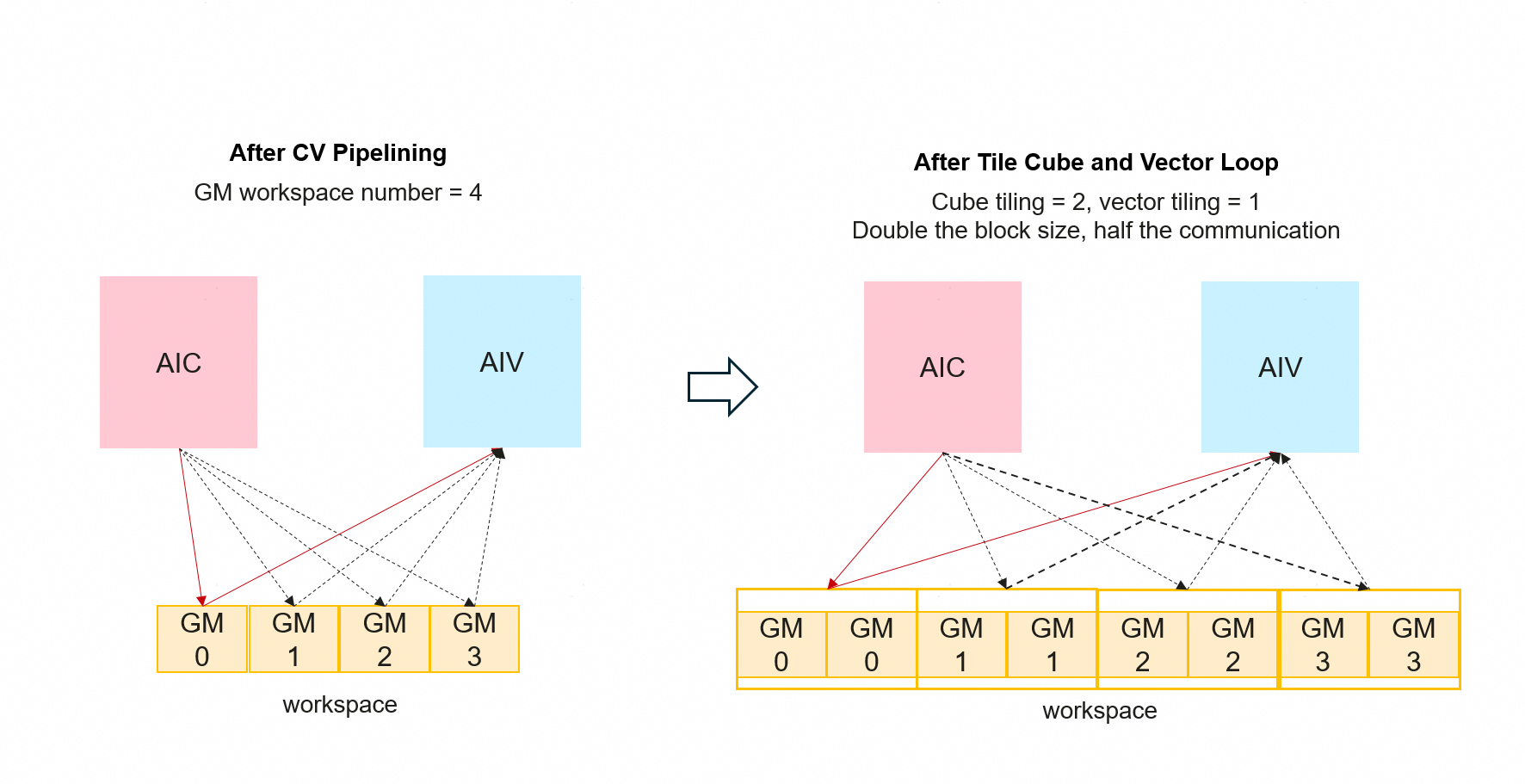

Effect of using Tile Cube and Vector Loop

对MIX算子中已经完成软件流水（CV Pipelining）的Cube循环和Vector循环，再做一次Tiling切分，把原来一次迭代完成的一整块计算，拆成多次迭代、每次处理更小的一块。该处理方式的设计目标如下：

减少核间同步：每次迭代处理的数据更小，更可能被限制在本地buffer（L0C、UB等）内，从而减少跨核同步的开销。
增大切分粒度：在满足硬件约束的前提下，有机会使用更大的tile size，有利于访存与计算效率：
- Cube侧：矩阵乘法的结果存储在L0C Buffer，若单次迭代的数据总大小超过L0C容量，就无法一次性放进L0C。
- Vector侧：单次迭代若过大，可能会导致UB（Unified Buffer）缓冲溢出。

通过遍历IR，寻找Cube和Vector循环对应的CopyOut操作进行切分，并以其为锚点，将数据的producer以此进行切分，并融合至循环内。

变换前：

scf.for {
  hivm.load A
  hivm.load B
  hivm.hir.mmadL1
  hivm.hir.fixpipe
} {cube_loop}

变换后：

scf.for {
  for {
    hivm.load slice_A
    hivm.load slice_B
    hivm.hir.mmadL1
    hivm.hir.fixpipe
  } {sub_tile}
} {cube_loop}

选项	默认值	含义
`tile-mix-cube-loop`	1	Cube循环目标trip count；为1时不tiling
`tile-mix-vector-loop`	1	Vector循环目标trip count；为1时不tiling

只处理携带hivm.loop_core_type属性的scf.for，且该属性的值为：
- #hivm.tcore_type<CUBE>：Cube循环
- #hivm.tcore_type<VECTOR>：Vector循环
对于Vector计算，假设通过Tiling后的切块大小小于UB对齐大小，则不做Tiling。
对于Cube计算，假设Tiling前的切块大小小于L0C总大小，则不做Tiling。

注：当前尚未考虑L1空间大小约束，部分场景下可能会出现L1 Memory Overflow的报错；后续会结合生命周期分析决定Cube侧的Tiling。
