内存管理

本文介绍HIVM中的PlanMemory变换(PlanMemoryPass),包括硬件背景、算法原理、接口说明和使用约束。

硬件背景

昇腾硬件片上内存使用Buffer机制,主要包含Cube(矩阵)计算单元和Vector(矢量)计算单元所涉及的存储单元。软件需要显式控制内存地址,并确保操作地址的对齐。

以Atlas A2训练系列产品 / Atlas A2推理系列产品为例,硬件架构图如下: image

各类Buffer的对齐要求与功能如下:

Buffer

对齐要求

功能

Unified Buffer (UB)

32字节对齐

通用缓存空间,主要用于向量和标量运算

L1 Buffer

32字节对齐

暂存feature map等卷积使用到的数据

L0A Buffer

512字节对齐

暂存矩阵运算的左矩阵(feature map)

L0B Buffer

512字节对齐

暂存矩阵运算的右矩阵(weight)

L0C Buffer

512字节对齐

暂存矩阵运算的中间结果和输出矩阵

BT Buffer

64字节对齐

BiasTable Buffer,存放矩阵运算中的Bias

FP Buffer

64字节对齐

Fixpipe Buffer,存放量化参数、Relu参数等

算法原理

软件背景

针对昇腾片上内存,输入IR中memref.alloc的Buffer仅包含变量名称、所需内存空间大小,不包含地址信息。因此AscendNPU IR内存管理模块(PlanMemory)需要根据Buffer的生命区间分配合适的内存地址,避免运算过程中出现内存覆写,引发计算精度问题。

为了在有限的内存空间内分配完所有的Buffer,PlanMemory会基于IR语义和硬件约束进行内存复用。同时为了避免不必要的数据依赖影响性能,PlanMemory提供了三级分配内存算法,在尽量保障性能的前提下提升内存利用率。

片上内存分配覆盖Cube与Vector两类计算单元对应的存储资源(包括UB、L1、L0C等):

  • Cube单元相关存储:L0A存储左矩阵、L0B存储右矩阵,二者数据均从L1 Buffer搬入;L0C存储矩阵乘的结果与中间结果。内存分配主要在L1与L0C空间进行。

  • Vector单元相关存储:UB(Unified Buffer)存储向量计算的输入与输出,内存分配需要在UB空间为各Buffer分配内存。

除了片上内存外,PlanMemory还会分配少量Workspace内存(memref_ext.alloc_workspace),主要用于CV场景。若Cube计算完成后需要由Vector单元继续参与运算,需先将Cube运算结果从L0C搬出,临时保存在Workspace空间,再搬入UB进行Vector运算。片外空间交给框架Runtime统一申请管理,因此算子需要反馈所需的Workspace空间大小。

相关术语说明

  • BufferLife:Buffer的生命区间,指单个Buffer从首次被写入(生成点gen)到最后一次被读取(销毁点kill)的执行区间。若两个Buffer的生命区间无重叠,则它们可以共用同一块内存。PlanMemory基于生命区间计算每个alloc Buffer的地址偏移,实现非重叠Buffer的内存共享。

  • Alias(别名):当两个数据本质来源于同一个数据的时候,则二者为别名关系,例如执行subview前后的数据。

  • Inplace复用:某op的输出可以写在输入的存储位置上(覆盖写入),从而减少一次alloc。例如vcastf16转到i16(等宽),其输出可复用输入Buffer。PlanMemory会识别这类op,为输出分配与输入相同的地址偏移(或满足硬件inplace约束的规则)。

  • 地址偏移/ pointer_cast:内存分配后,不再生成独立alloc,而是生成hivm.hir.pointer_cast(offset),其中offset为该Buffer在对应内存空间中的字节偏移量。

核心流程总览

源文件路径:bishengir/lib/Dialect/HIVM/Transforms/PlanMemory.cpp

主流程包含:

  1. 生命区间分析:对IR中的每个Buffer进行gen和kill的分析;

  2. 内存分配:基于上述生命区间的分析,为各Buffer分配内存地址;

  3. OP变换:使用hivm.hir.pointer_cast(offset)替换原alloc,将分配得到的内存起始地址写回到对应的Buffer。

生命区间分析

生命区间分析的主要执行流程如下:

  1. 通过社区Liveness类分析各个节点的活跃性。

  2. 遍历IR(包含scf.forscf.ifscf.while),收集每个op的gen(生成的Buffer)与kill(最后一次读取的Buffer)信息,用于计算每个Buffer的生命区间。

  3. 根据gen与kill计算每个Buffer的生命周期,即首次写入到最后一次读取的区间。如果两个Buffer的生命周期不重叠,即可共享内存。

  4. 基于Alias关系,识别可执行inplace复用的Buffer,为其分配相同的内存起始地址。

内存分配模式

内存分配包含两种模式:顺序分配和可复用分配。当所有Buffer内存占用之和能够容纳在对应的Memory Scope(内存空间,如UB、L1等)范围内时,采用简单的顺序分配即可。当总占用超出对应内存空间大小时,需通过算法分析可复用内存的Buffer,在保证无内存冲突、不影响计算精度的前提下完成内存复用。

可复用分配包括Inplace复用与三级分配复用两类。

Inplace复用

满足以下全部条件时,可执行Inplace复用:

  • 属于同一Memory Scope,例如均为UB空间。

  • 满足依赖关系:例如A = B + C场景下,A的kill节点是C的gen节点。

  • 符合硬件层面的约束要求。

三级分配复用

三级分配策略按优先级从高到低依次尝试,高优先级分配失败时自动降级回滚并重试。

  • Level 2:同流水优先复用策略

    昇腾硬件采用多流水单元架构,PIPE并行起来是关键。不同流水间的内存复用会引入额外数据依赖,造成流水冲突,降低流水执行效率。

    Level2策略优先在同类型流水内部进行内存复用,会使非DMA的相同流水优先复用(例如Vector指令的Buffer优先与其他Vector指令的Buffer复用)。

    举例:

    Shared A [A0, A1]
    Shared B [B]
    Shared C [C]
    Shared D [D0, D1]
    Loop i:
      // sync
      op1(A0, A1) // DMA OP, Double Buffer
      op2(B)      // Vector OP
      op3(C)      // Vector OP
      op4(D0, D1) // DMA OP, Double Buffer


    开启Double Buffer后,A/D为DMA PIPE涉及的内存,各自申请了2片内存。当共享内存资源有限时,若让C与A复用内存,会在op1(DMA PIPE) 和op4 (Vector PIPE) 之间引入额外依赖,导致MTE_PIPEV_PIPE无法并行计算,影响流水性能。

    采用Level2的内存分配策略后,C与B复用内存,两者同为Vector指令,而V_PIPE本就只能串行执行,因此Vector指令之间复用不会对流水效率造成额外影响。

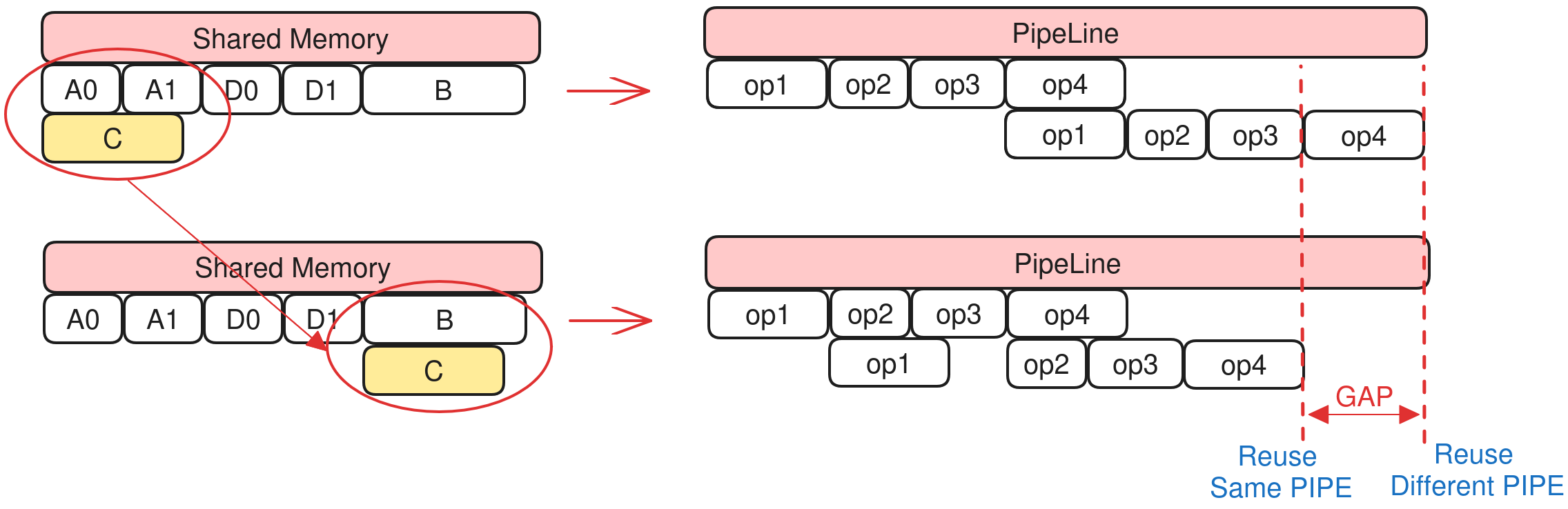

    Level2策略的流水效果对比: image

    • 优势:同流水内的复用不会引入PIPE间额外依赖,整体算子性能更优。

    • 劣势:可复用的解空间小,内存复用成功的概率相对更低。

  • Level 1:Double Buffer保护策略

    DoubleBuffer通过并行化数据加载与计算,大幅提升计算性能、减少等待时间,是算子性能优化的核心手段。复杂场景下内存资源紧张时,若Single Buffer复用了Double Buffer,会导致Double Buffer无法并行,算子流水被打断,造成算子性能下降。

    Level1策略规定:同一循环内,如果SingleBuffer复用DoubleBuffer,则SingleBuffer自动转DoubleBuffer。

    举例:

    Shared A [A0, A1]
    Shared B [B]
    Shared C [C]
    Shared D [D0, D1]
    Loop i:
      // sync
      op1(A0, A1) // DMA OP, Double Buffer
      op2(B)      // Vector OP
      op3(C)      // Vector OP
      op4(D0, D1) // DMA OP, Double Buffer


    开启Double Buffer后,A/D为DMA PIPE涉及的内存,各自申请了两片内存空间。当共享内存资源有限时,C的Single Buffer与A的一个Buffer复用,会导致op1使用A0内存时,必须等待op3释放C(A0) 内存,因此会导致流水打断,最终降低算子性能。

    采用Level1策略后,C复用Double Buffer空间时自动开启Double Buffer,op1使用A0内存时,op3使用的是C1(即A1)内存,因此op1无需等待op3,依然可以流水并行。

    Level1策略的流水效果对比: image

    • 优势:避免Double Buffer场景下流水被打断,保障流水性能。

    • 劣势:额外开启Double Buffer需要额外占用一片内存,会降低整体内存复用的成功率。

  • Level 0:全量生命周期复用策略

    Level0策略不考虑流水并行约束,只要两个Buffer的生命区间不重叠,即可直接复用内存。

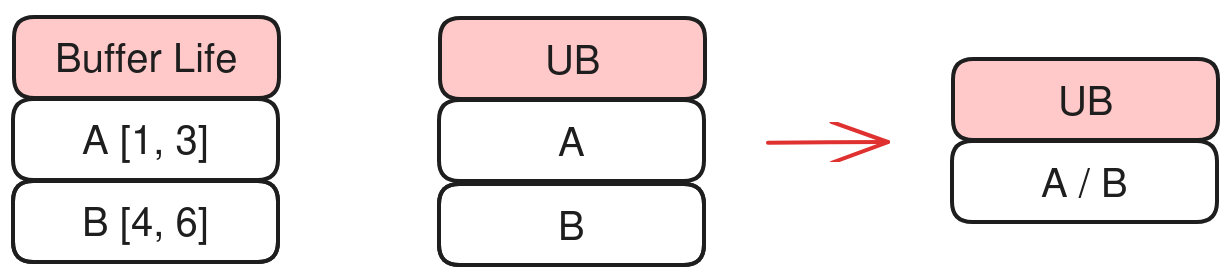

    Level0策略的内存使用效果对比: image

    • 优势:能够尽可能地复用内存,复用成功率最高。

    • 劣势:完全不考虑硬件流水并行约束,不合理的复用会导致算子性能下降。

OP变换

完成所有Buffer的地址计算后,将memref_ext.alloc_workspaceGLOBAL_WORKSPACE_PLAN) 和memref.allocLOCAL_MEM_PLAN)替换为hivm.hir.pointer_cast(offset),指示Buffer的内存起始地址。

测试用例

文件:bishengir/test/Dialect/HIVM/plan-memory.mlir

典型CHECK:

// CHECK-NOT: memref.alloc()
// CHECK: %[[CONST0:.*]] = arith.constant 0 : i64
// CHECK: {{.*}} = hivm.hir.pointer_cast(%[[CONST0]])

接口说明

选项

默认值

说明

-mem-plan-mode=global-work-space-plan

false

CV流水线中使用GLOBAL_WORKSPACE_PLAN

enable-global-workspace-reuse

false

启用Workspace内的Buffer复用

restrict-inplace-as-isa

false

限制inplace规则以匹配ISA行为

使用约束

用户需要保证:同一时刻申请的所有Buffer总大小,不超过对应硬件内存空间的实际大小。

注:每个Buffer的实际占用空间会自动进行字节对齐。对齐大小见硬件背景

若总内存需求超出硬件空间上限,PlanMemory Pass会编译失败,并上报对应Memory Scope overflow的错误,例如UB overflow:

loc("/tmp/tmp0h121237/kernel.ttadapter.mlir":2:3): error: ub overflow,
requires 3219456 bits while 1572864 bits available! (possible reason:
tiling basic block is too large or block number is more than what user
expect due to multi-buffer feature is enabled and some ops need extra local buffer.)
